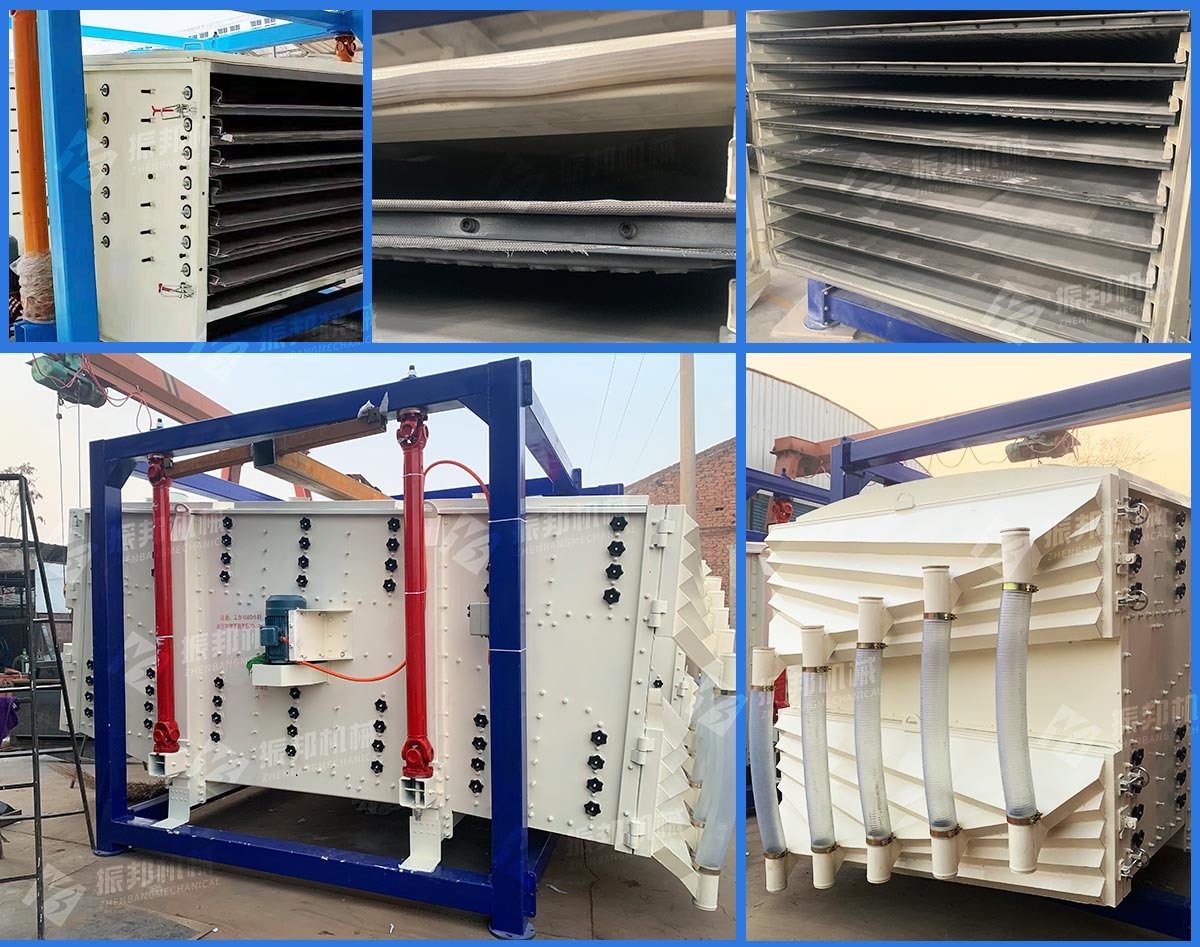

ZB-FYBS方形摇摆筛

应用范围:

广泛适用于化工、冶金、有色金属、非有色金

物  料:

矿业砂石、食品糖盐、医药片粒、化学化肥、塑料颗粒、冶金粉末、木业筛分

订购咨询

具体优惠政策请致电:15637328998

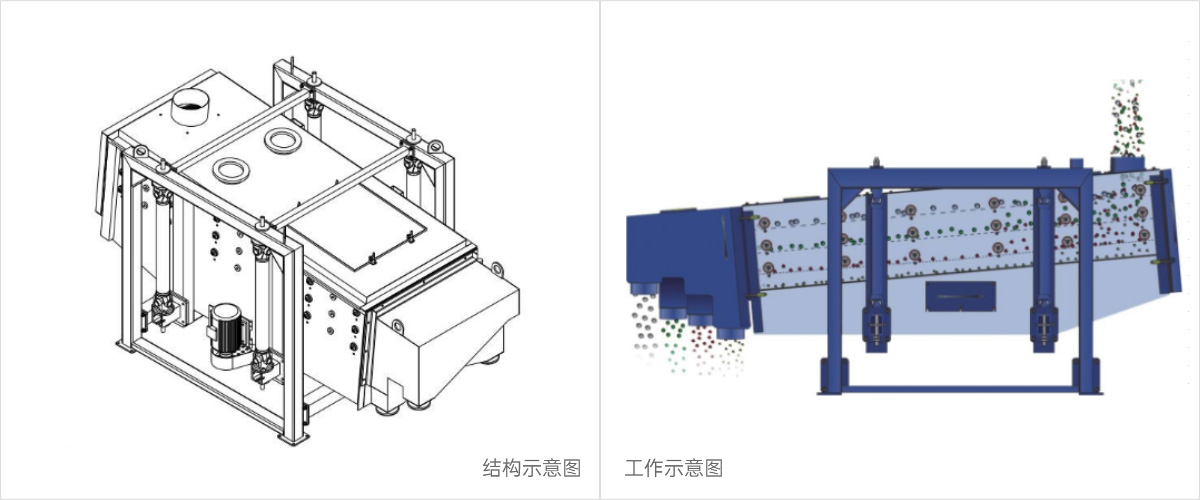

工作原理
方型摇摆筛又可叫往复式振动筛、振动筛,其电机驱动装置所产生的振动力是一绕定轴、方向呈一定规律变化的惯性力,本质是由偏心轮绕定轴转动所形成的往复惯性力。根据R系列方形摇摆筛的结构特点及工作原理,其筛面一般为水平或微倾斜布置(倾斜角度为0°~5°)。

R系列方形摇摆筛的工作原理为:摇摆筛启动后,设备摇动体即筛箱在惯性力的作用下作前后往复运动,筛箱和筛面连体作周期性摇动,从而使筛面上的物料随筛箱一同作定向跳跃式运动。期间,小于筛孔的物料通过筛孔落到下层,成为筛下物,大于筛孔孔径的物料经连续翻滚跳跃运动后从排料口排出,从而完成筛分工作。从R系列方形摇摆筛的工作原理可以看出,其传动机构偏心轮距物料运动轨迹及物料在筛面上的滞留时间有重要的影响,也即对筛机处理能力和筛分效率有相反的影响。实际筛分作业中,我们可以根据具体情况,在生产能力和筛分效率两方面有所取舍。


方形摇摆筛特点
我司将FYBS方形摇摆筛及振动筛技术进行优化,与生产线衔接更加方便快捷,在客户现场振动筛和摇摆筛两种设备都用于生产时维护成本大大降低,真正的站到了客户的立场上为客户节约生产成本;
FYBS方形摇摆筛、振动筛所配置的超声波清网装置选用优质产品,对于吸附性、静电、大粘性的物料有显著效果,性能稳定可靠,大大节约维护频率;
自动清网装置种类较多,自清网效果好;
FYBS系列方形摇摆筛筛网利用率较高,而且使用寿命是普通设备的3-5倍;
使用于无尘空间,密封效果良好。



型号 有效筛分面积(㎡) 功率(KW) 筛面倾角(°) 层数 回转频次(r/min) 筛箱行程(mm)
ZB-FYBS1030 3 3 5~8 1~5 180~260 25~60
ZB-FYBS1036 3.6
ZB-FYBS1230 3.6 4 5~8 1~5 180~260 25~60
ZB-FYBS1236 4.32
ZB-FYBS1530 4.5 5.5 5~8 1~5 180~260 25~60
ZB-FYBS1536 5.4
ZB-FYBS1830 5.4 7.5 5~8 1~5 180~260 25~60
ZB-FYBS1836 6.48
ZB-FYBS2030 6 7.5 5~8 1~5 180~260 25~60
