ZB-GZS滚轴筛

应用范围:

锅炉燃煤筛分,煤化工用煤筛分,洗煤厂筛选

物  料:

烟煤、无烟煤、褐煤、煤矸石

订购咨询

具体优惠政策请致电:15637328998

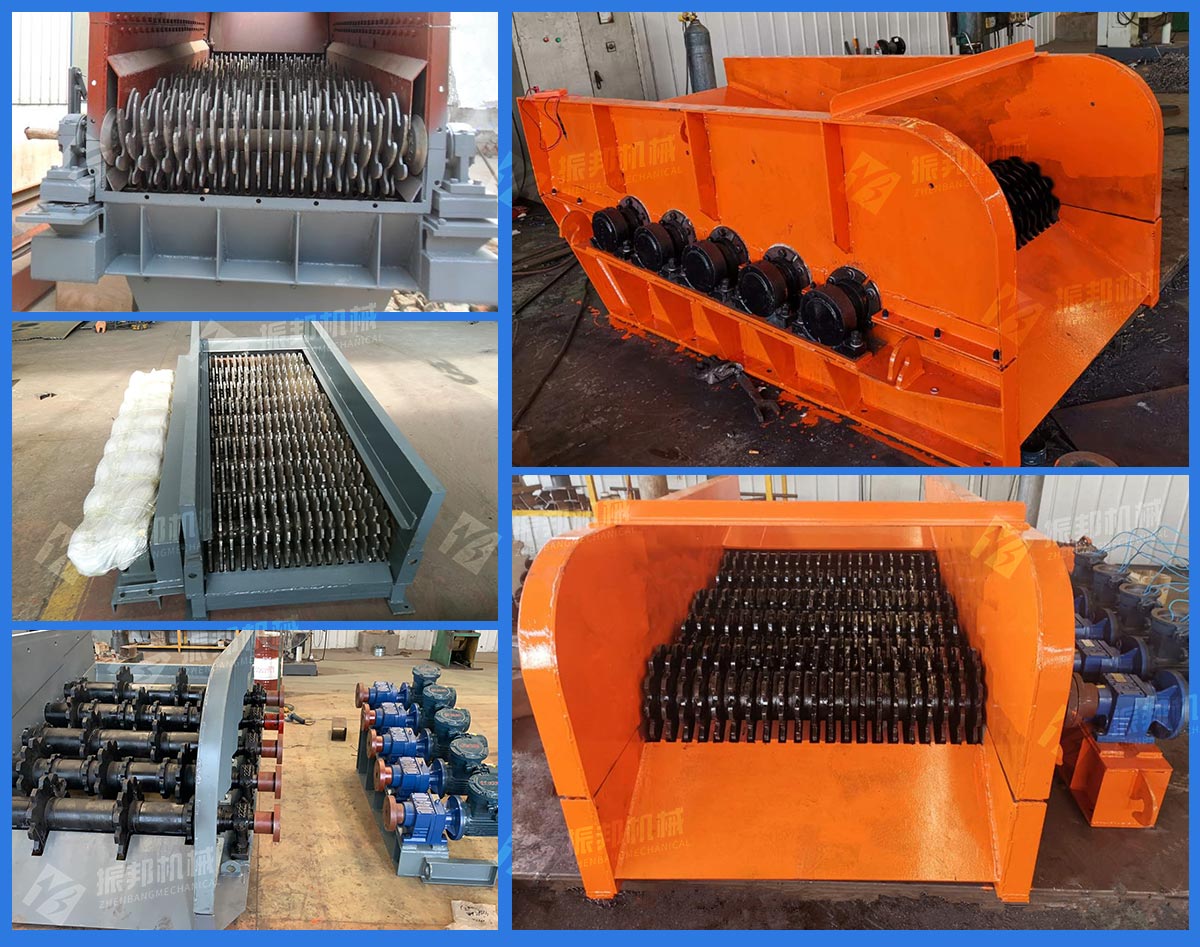

GZS滚轴筛是锅炉燃煤系统和煤矿选煤系统的重要设备之一,在冶金、化工、建材、煤炭系统均可广为使用,深受拥护好评。 GZS滚轴筛的筛面由很多根平行排列的、其上交错地装有筛盘的辊轴组成,滚轴通过链轮或齿轮传动而旋转,其转动方向与物料流动方向相同。为了使筛上的物料层松动以便于透筛,筛盘形状有偏心的和异形的。为防止物料卡住筛轴,装有保险装置。

工作原理
由于筛轴是按不同的工作角度布置的,所以当物料在工作角度较高的位置运行时速度较快;当物料在工作角度较低的位置运行时速度较平缓。两种不同速度运行下的物料,在筛面某一位置相汇时开始做轴向运动,筛面能够均匀布置料层,有效提高筛分效率。

单独驱动:每个筛轴均由电机减速机单独驱动,即每一组筛轴均设有一套驱动装置。
灵活无卡阻:各筛轴同向旋转且有过载能力。各转动部件转动灵活,没有卡阻现象。
锅炉燃煤破碎专用:适用于锅炉燃煤系统和煤矿选煤系统,对煤炭粒度进行预筛分。
筛轴多角度:筛轴多角度合理布置,在设备入口段筛轴和水平夹角为15°,在出口段筛轴和水平夹角为5°,使煤料进入设备后料层均匀分布。
联轴器连接:减速机与滚轴筛联轴器采用弹性柱销联轴器连接;任一组筛轴发生故障燃煤不影响设备正常运行。
梅花状筛片:筛轴、筛片等易损件容易更换;筛片采用梅花状筛片,并且交错布置,不仅有利于煤料的输送,而且能减小相邻筛轴形成的死角,避免卡塞。

型 号 生产能力(t/h) 入料粒度(mm) 出料粒度(mm) 轴数 功 率(kW) 重 量(kg) 长x宽x高(mm)
ZB-GZS0910 200 300 10-20 9 3kWx9 9000 2856x3014x1330
ZB-GZS1012 250 300 10-20 10 3kWx10 11500 3093x3214x1368
ZB-GZS1214 300 300 10-20 12 4kWx12 16500 3567x3414x1481
ZB-GZS1216 350 300 10-20 12 4kWx12 20500 3567x3614x1481
ZB-GZS1416 400 300 10-20 14 4kWx12 23600 4012x3614x1518
