ZB-CZS驰张筛

应用范围:

适用于煤炭、矿山、冶金、建材、电力、水利、轻工和化工等行业。

物  料:

煤矿,选矿,建筑建材等

订购咨询

具体优惠政策请致电:15637328998

弛张筛是国内一款新型的振动筛分机设备。主要针对振动筛在筛分物料堵网,筛分效率低等。该筛机通过两侧的橡胶弹簧对聚氨酯筛板的拉伸,弹走筛板上的煤泥,由于弛张筛的张弛效果,清网效果比较好,也可以用到其他沾粘物料上面,效果更佳。主要在煤矿,选矿,建筑建材等行业使用。

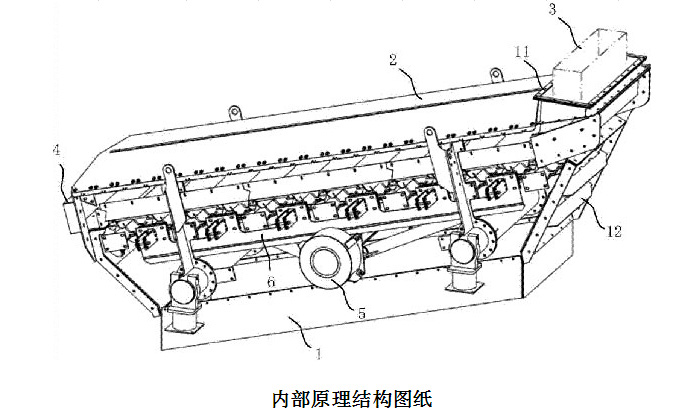

张弛筛工作原理:内外由两个筛箱组成,弹跳筛分别装在两个筛箱的筛梁沿上,当张弛筛运行时,电机会带动连接偏心轴的内外筛箱做连续相向运动,筛面形成连续的张紧和松弛,重型筛箱的设计可以对筛面产生最大的拉拽力,让筛孔的形变程度达到最大,从而使粘性性煤达到最大的筛分效果。
张弛筛是一种用于对细、 粘、湿(如粘性较大的高水分原煤及炭的中、细粒度的分级 )等难筛分性物料进行筛分的设备,它的设计原理是由单-驱动产生双重振动,即通过共振,由一个驱动器提供两个振动:激振器驱动固定框产生的线性振动与由浮动筛框产生的振动,二者相对运动。尤其是在所处理的物料易于堵塞筛网的情况下,弛张筛能够以相对较小的筛网面积达到非常高的筛分效率,并保证筛网不堵塞。

特点:
1、低噪音,设计隔振效果97%以上。
2、同等筛分面积的筛分设备,所需电机功率小。
3、筛分效率可达95%以上。
4、激振强度可达50g,可解决粘细物料的筛分。
5、采用偏心飞轮式单轴惯性激振器,激振器轴承设计使用寿命20000小时以上,可通过调整偏心飞轮的角度来调整激振器激振力大小。设备规格达3m(宽) x12m(长)。
6、高弹性聚氨酯筛板具有极好的耐磨性,设计使用寿命超过4000小时。筛板采用压入撬出式安装,张弛筛主要是通过一张一弛的运动实现对物料的筛分效果。 张弛筛主体筛框是传统圆振动筛,利用飞轮摆块为筛体提供激振力,使筛体产生圆运动方式。高效聚氨酯筛板被安装在固定横梁(与筛体相连)和浮动横梁上(与浮动平衡梁相连) , 由于筛体和浮动平衡梁的交错运动带动筛板拉紧-松
弛,形成弛张运动。剪切橡胶弹簧和导向板簧将激振力传递给浮动平衡梁,使浮动平衡梁做直线运动。

弛张筛的种类:
弛张筛种类很多, 有直线运动水平筛面,直线运动倾斜筛面,直线运动香蕉形筛面;各类弛张筛均有单层或双层之分。双层弛张筛又可分为两种类型:
1、上层筛板为刚性筛面,下层筛板为弹性弛张筛面(多用于利用上层固定筛面来控制下层筛面的入料粒度上限,以保护下层弹性弛张筛面不受损伤)。
2、上、 下层筛板均为弹性弛张筛面(多用于同时进行细粒物料分级与脱粉双重功能的筛分)。

规格 单层面积(㎡) 层数 倾角(°) 粒度(mm) 水份(%) 功率(kw) 产能(t/h)
ZB-CZS30110 33 1~2 16~25 3~50 ≤15 30-55 360
ZB-CZS3090 27 1~2 16~25 3~50 ≤15 30-55 300
ZB-CZS2790 24 1~2 16~25 3~42 ≤15 30-55 260
ZB-CZS2770 19 1~2 16~25 3~42 ≤15 30-55 200
ZB-CZS2480 19 1~2 16~25 3~35 ≤15 30-55 200
ZB-CZS2465 15.5 1~2 16~25 3~35 ≤15 30-55 170
ZB-CZS2070 14 1~2 16~25 3~30 ≤15 30-55 150
ZB-CZS2055 11 1~2 16~25 3~30 ≤15 22-45 120
ZB-CZS1660 9.5 1~2 16~25 3~25 ≤15 22-45 105
ZB-CZS1650 8 1~2 16~25 3~25 ≤15 22-45 90
ZB-CZS1350 6.5 1~2 16~25 3~20 ≤15 18.5-37 70
ZB-CZS1340 5.2 1~2 16~25 3~20 ≤15 18.5-37 60
