ZB-TYS/XJS椭圆等厚筛

应用范围:

适用于煤炭、矿山、冶金、建材、电力、水利、轻工和化工等行业。

物  料:

用于细粒含量高的大、中粒级物料的粒度分级,亦可用于脱水、脱介和脱泥等作业

订购咨询

具体优惠政策请致电:15637328998

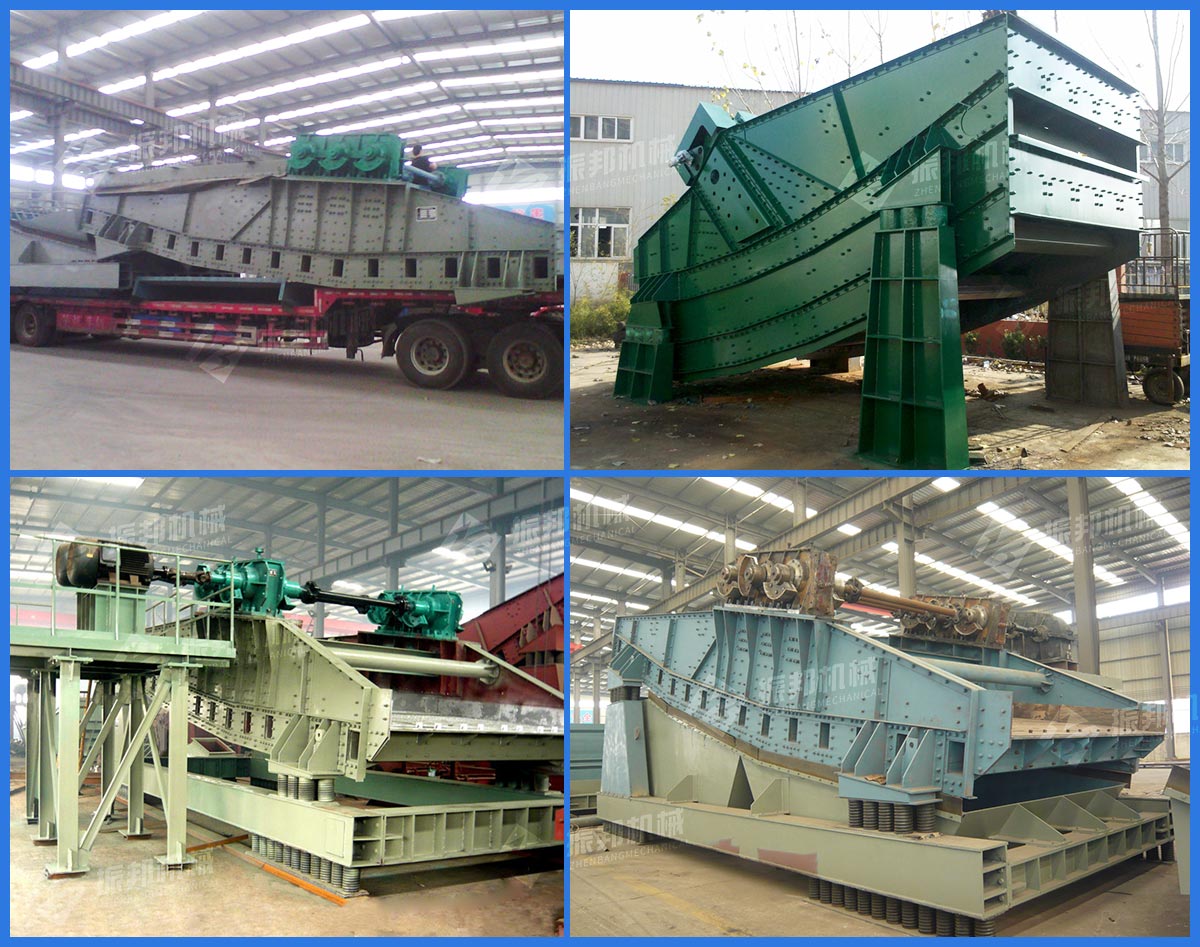

ZB-TYS/XJS椭圆等厚筛是一种做椭圆运动轨迹的振动筛,具有高效、筛分精度高,适合范围广等优点。是一种通过省级技术鉴定的新型振动筛,和同规格普通筛机相比,有更大的处理量和更高的筛分效率。适用于冶金行业的溶剂、冷烧结矿筛分,矿山行业的矿石分级,煤炭行业的分级及脱水、脱介等作业。是现有大型振动筛及国外引进产品的理想替代产品。
TYS系列椭圆筛多用于溶剂的筛分,TYDS系列椭圆等厚振动筛多用于冷矿的筛分。由于做椭圆运动的振动筛的特殊运动运动轨迹—椭圆,决定了其对于冶金行业的冷烧结矿的有效筛分和矿山行业的矿石的高效分级。
该系列筛机由筛箱、激振器、隔振系统、传动装置、带行走轮的底座等组成。筛面多为双层,筛板结构为铸钢、梳齿筛板等,也可以根据用户实际需求选用不同筛板。
使用环境要求:

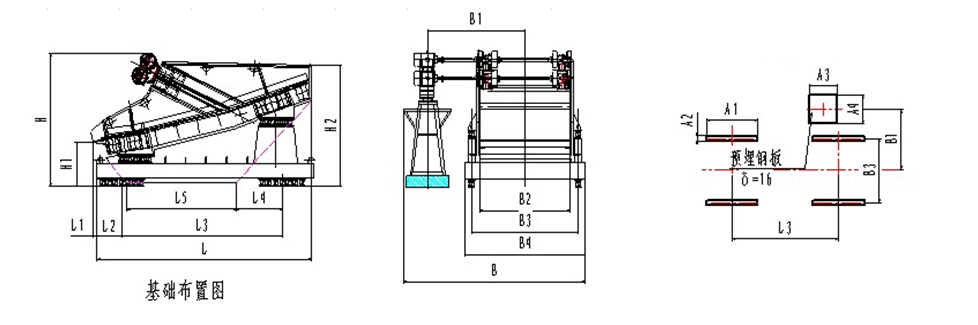

为减少物料对筛面的冲击,要求给料落差不大于500mm,给料方向要与筛面上物料运动的方向一致。物料给料宽度A和筛箱宽度B之间保持0.8B≤A≤0.9B。筛机上方应设密封罩和抽风除尘设施,密封罩上应有检修孔,检修孔的大小应能使检修人员方便进出及更换筛板。漏斗、密封罩及其他固定装置应与筛箱保持60mm以上的间隙,需要防尘时,在间隙处应采用软连接密封。

使用与维护:
该系列振动筛应避免带料起动、应起动和运行平稳后再给料。停车前应停止给料,筛面上物料全部走完后再停车。在振动筛工作过程中,应经常观察筛子运动是否平稳,若发现运转不正常或有撞击声应立即停车检查。应经常检查筛机上各处连接螺栓的紧固情况,若发现有松动,应及时拧紧。振动器轴承采用2号合成锂基脂润滑。正常情况下每月加注润滑一次,油量不超过轴承空腔容积的三分之一到三分之二。振动器使用六个月后,应检查油脂情况,如发现润滑脂变干或有硬块时,应立即清洗,更换新润滑油脂。轴承应每年清洗一次。


用途及特点:
香蕉形振动筛具有箱式振动器和多段不同倾角筛面的直线振动筛,筛箱的形状与香蕉相似。主要用于细粒含量高的大、中粒级物料的粒度分级,亦可用于脱水、脱介和脱泥等作业(细粒指粒度小于筛孔尺寸一半以下的颗粒)。

香蕉形振动筛是在直线振动筛上注入香蕉形多段筛面的专有技术设计而成的。在入料端有一较大的斜坡筛面,随后紧接着以一定的角度逐级下降,直到出粒口为止,入料端的斜坡筛面可使更多的物料通过筛面时有较高的筛分速度和较薄的物料分层。因为大块物料较快地穿过陡坡,这种较早地分层使细的颗粒更快的靠近筛面,能相对不受阻碍地通过缝隙,所以,香蕉形振动筛具有极高的筛分效率和高于传统分级筛1.5-2倍处理量的特点。

型 号 筛面规格mm*mm 分级点 振 幅mm 振频 处理量t/h 功率KW 筛面倾角° 外型尺寸 重量
长轴 短轴 r/min 头部 中部 尾部 mm kg
ZB-TYDS3090 3000*9000 5~20 8~10 4~6 800 300-800 85% 2*45 15 10 5 9661*6820*3626 60000
ZB-TYDS2575 2500*7500 5~20 8~10 4~6 800 200-500 85% 2*30 15 10 5 7803*5550*3435 32000
ZB-TYDS3075 3000*7500 3~20 8~10 4~6 850 300-600 85% 2*30 30 20 10 7318*6850*4245 35000
ZB-TYDS2460 2400*6000 3~20 8~10 4~6 850 150-300 85% 2*15 30 20 10 6115*4942*3037 18000
ZB-TYDS2060 2000*6000 5 10~15 6~8 850 150-200 85% 2*15 15 10 5 6755*5150*3262 17500
