ZB-YK圆振筛

应用范围:

适用于煤炭、矿山、冶金、建材、电力、水利、轻工和化工等行业。

物  料:

适用于煤、石灰石、碎石、砂砾、金属或非金属矿石及其他物料的筛分。

订购咨询

具体优惠政策请致电:15637328998

工作原理

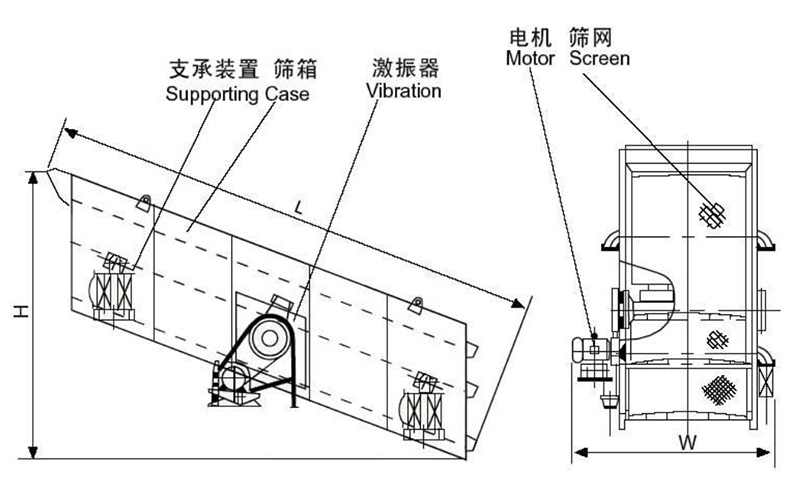

YK系列圆振动筛主要由筛箱、筛网、振动器及减振弹簧等组成。振动器安装在筛箱侧板上,并由电动机通过联轴器带动旋转,产生离心惯性力,迫使筛箱振动。
YK系列圆振动筛为座式安装,筛面倾角的调整可通过改变弹簧支座位置高度来实现。筛板有冲孔筛板和橡胶筛板,有单层和双层两种,各类筛板均能满足筛分效率高、寿命长、不堵孔的要求。电动机可灵活地选择安装在筛框的左侧或者右侧。

强大激振力:激振器采用偏心形式,不仅使激振器偏心质量单重激振力增大,而且激振力可随机调控,便于模块化设计和使用。
结构简单化:筛机结构趋势简化,有利于提高设备的制造工艺水平和装配精度。
运行平稳:采用十字轴万向节传动轴或橡胶联轴节等柔性连接,运转平稳。
效率高、寿命长:筛机筛分效率高、处理量大、使用周期和使用寿命长。
简单维修:设备维修保养简单方便,整机运行效益明显。

型号 入料粒度(mm) 筛孔尺寸(mm) 处理量(t/h) 电机型号/功率(KW) 参考重量(Kg) 双振幅(mm)
ZB-YK1230 ≤150 10~80 75~245 Y160M-6 7.5 2800 6~10
ZB-YK1530 80~255 Y160M-6 7.5 3440
ZB-YK1536 95~310 Y160M-6 7.5 3650
ZB-YK1836 115~370 Y160L-6 11 5310
ZB-YK1848 150~490 Y160L-6 15 6410
ZB-YK2045 ≤200 10~100 165~520 Y180L-6 15 8900 8~12
ZB-YK2060 170~550 Y200L1-6 18.5 11000
ZB-YK2148 175~570 Y225M-8 22 10700
ZB-YK2160 220~715 Y225M-8 22 11900
ZB-YK2460 250~810 Y250M-8 30 13600
ZB-YK3060 300~960 Y250M-8 30 16800
ZB-2YK1230 ≤150 10~80 75~245 Y160M-6 7.5 3200 6~10
ZB-2YK1245 75~250 Y160L-6 11 3780
ZB-2YK1530 80~255 Y160L-6 11 4650
ZB-2YK1536 95~310 Y160L-6 11 5100
ZB-2YK1836 115~370 Y180L-6 15 6840
ZB-2YK1848 150~490 Y200L1-6 18.5 8200
ZB-2YK2060 ≤200 10~100 170~550 Y225M-8 22 12500 8~12
ZB-2YK2148 175~570 Y225M-8 22 13000
ZB-2YK2160 220~715 Y225M-8 30 15500
ZB-2YK2460 300~810 Y225M-8 30 18500
